H76型對夾雙瓣旋啟式止回閥

應用規范
1、 設計、制造按GB1588.2-1994 API 594-2010
2、 結構長度按GB/T12221-2005 API 594-2010
3、 連接法蘭按GB/T9113-2000 ANSIB16.1-2005
4、 閥門檢查和試驗按GB13927-2008 API598-2009?? ?

分類：

止回閥

型號：

1069633617820012544

關鍵詞：

在線留言

產品詳情

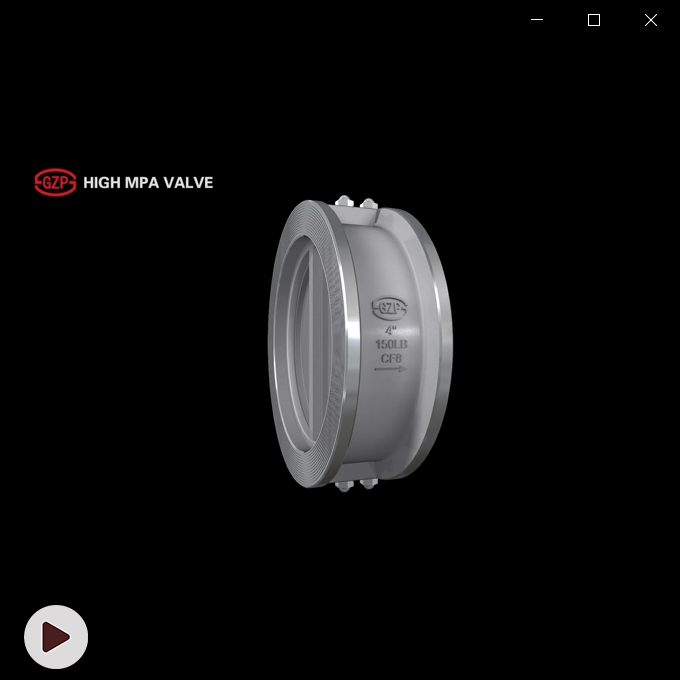

高兆帕對夾止回閥的介紹視頻：

應用規范
1、設計、制造按GB1588.2-1994 API 594-2010
2、 結構長度按GB/T12221-2005 API 594-2010
3、 連接法蘭按GB/T9113-2000 ANSIB16.1-2005
4、 閥門檢查和試驗按GB13927-2008 API598-2009

主要外形尺寸及重量

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 尺寸Dimension (mm) 重量 Weight 配管法蘭(供參考)Pipeline flange(FYI)
L D D3 D2 螺栓孔中心圓直徑D1 Diameter of the bolt hole 螺栓數量
Number of the bolt		 螺栓直徑d Diameter of the bolt 螺栓長度L1
Length of bolt
1.0 50 60 108 56 51 2 125 4 M16 150
65 67 128 73 65 3 145 4 M16 155
80 73 142 88 80 4 160 8 M16 160
100 73 162 108 102 6 180 8 M16 165
125 83 192 132 127 8 210 8 M16 180
150 98 218 160 152 13 240 8 M20 205
200 127 273 210 203 24 295 8 M20 235
250 146 328 266 254 35 350 12 M20 255
300 181 378 310 305 48 400 12 M20 290
350 184 438 355 350 78 460 16 M20 295
400 198 489 405 400 106 515 16 M24 310
450 203 539 455 450 135 565 20 M24 325
500 219 594 505 500 165 620 20 M24 345
600 222 696 605 600 260 725 20 M27 355
700 305 811 700 695 360 840 24 M27 440
800 305 918 800 796 540 950 24 M30 450
900 368 1018 903 898 620 1050 28 M30 520
1000 432 1124 1055 1050 880 1160 28 M33 590
1200 524 1340 1205 1200 1380 1380 32 M36 695
1.6 50 60 108 56 51 2 125 4 M16 150
65 67 128 73 65 3 145 4 M16 155
80 73 142 88 80 4 160 8 M16 160
100 73 162 108 105 6 180 8 M16 165
125 83 192 132 127 8 210 8 M16 180
150 98 218 160 152 13 240 8 M20 205
200 127 273 210 203 24 295 12 M20 235
250 146 329 266 254 37 355 12 M24 265
300 181 383 310 305 50 410 12 M24 305
350 184 444 355 350 80 470 16 M24 310
400 198 498 405 400 110 525 16 M27 330
450 203 558 455 450 145 585 20 M27 345
500 219 618 505 500 180 650 20 M30 370
600 222 732 605 600 280 770 20 M33 380
700 305 802 700 695 380 840 24 M33 470
800 305 912 800 796 560 950 24 M36 475
900 368 1012 903 898 640 1050 28 M36 545
1000 432 1126 1055 1050 900 1170 28 M39 620
1200 524 1340 1205 1200 1400 1390 32 M45 735


公稱壓力 PN(MPa) 公稱通徑 DN(mm) 尺寸Dimension (mm) 重量 Weight 配管法蘭(供參考)Pipeline flange(FYI)
L D D3 D2 螺栓孔中心圓直徑D1 Diameter of the bolt hole 螺栓數量
Number of the bolt		 螺栓直徑d Diameter of the bolt 螺栓長度L1
Length of bolt
2.5 50 60 108 56 51 2 125 4 M16 150
65 67 128 73 65 3 145 8 M16 160
80 73 142 88 80 4 160 8 M16 170
100 73 168 108 102 6 190 8 M20 180
125 83 194 132 127 8 220 8 M24 205
150 98 224 160 152 14 250 8 M24 220
200 127 284 210 203 27 310 12 M24 255
250 146 341 266 254 42 370 12 M27 285
300 181 401 310 305 54 430 16 M27 325
350 184 458 355 350 86 490 16 M30 340
400 198 515 405 400 120 550 16 M33 360
450 203 565 455 450 150 600 20 M33 375
500 219 622 505 500 200 660 20 M33 395
600 222 732 605 600 340 770 20 M36 410
700 305 831 700 695 400 875 24 M39 500
800 305 942 800 796 580 990 24 M45 520
900 368 1040 903 898 660 1090 28 M45 590
1000 432 1155 1055 1050 960 1210 28 M52 675
1200 524 1365 1205 1200 1440 1420 32 M52 790
4.0 50 60 108 58 51 3 125 4 M16 150
65 67 128 73 65 4 145 8 M16 160
80 73 142 88 80 6 160 8 M16 170
100 73 168 108 102 8 190 8 M20 180
125 83 194 132 127 13 220 8 M24 205
150 98 224 160 152 16 250 8 M24 220
200 127 291 210 203 28 320 12 M27 270
250 146 353 266 254 49 385 12 M30 300
300 181 418 310 305 76 405 16 M30 345
350 222 475 355 350 114 510 16 M33 400
400 232 547 405 400 190 585 16 M36 425
450 264 572 455 450 200 610 20 M36 470
500 292 626 505 500 260 670 20 M39 505
600 318 745 608 600 404 795 20 M45 575
6.4 50 60 114 58 51 4 135 4 M20 170
65 67 138 73 65 5 160 8 M20 180
80 73 148 88 80 7 170 8 M20 190
100 79 174 108 102 10 200 8 M24 210
125 105 211 132 127 16 240 8 M27 250
150 135 248 162 152 20 280 8 M30 290
200 165 310 212 200 38 345 12 M33 340
250 213 362 266 250 62 400 12 M33 400
300 229 422 310 305 100 460 16 M33 420
350 273 487 355 350 160 525 16 M36 480
400 305 541 405 400 260 585 16 M39 530


公稱壓力 PN(MPa) 公稱通徑 DN(mm) 尺寸Dimension (mm) 重量 Weight 配管法蘭(供參考)Pipeline flange(FYI)
L D D3 D2 螺栓孔中心圓直徑D1 Diameter of the bolt hole 螺栓數量
Number of the bolt		 螺栓直徑d Diameter of the bolt 螺栓長度L1
Length of bolt
10.0 50 60 120 58 51 5 145 4 M24 190
65 67 144 73 65 7 170 8 M24 200
80 73 154 88 80 10 180 8 M24 210
100 79 181 108 102 12 210 8 M27 230
125 105 218 132 127 19 250 8 M30 270
150 136 258 162 152 25 290 12 M30 310
200 165 324 212 200 56 360 12 M33 360
250 213 392 266 250 94 430 12 M36 430
300 229 456 312 305 142 500 16 M39 470
350 273 510 355 350 230 560 16 M45 540
400 305 570 405 400 366 620 16 M45 590
16.0 50 70 142 56 51 8 165 8 M22 220
65 83 162 73 65 11 190 8 M27 260
80 83 176 90 80 16 205 8 M27 265
100 102 208 108 102 19 240 8 M30 295
125 110 247 136 127 33 285 8 M36 350
150 159 280 162 150 40 318 12 M36 405
200 206 356 212 203 84 400 12 M42 490
250 241 435 266 250 146 485 12 M48 555
300 292 520 312 305 230 570 16 M48 640
20.0 50 70 136 56 51 8 160 8 M22 230
65 83 174 73 65 16 203 8 M27 270
80 83 195 90 80 22 230 8 M30 285
100 102 254 108 102 35 292 8 M36 345
125 110 280 136 127 50 318 12 M36 375
150 159 316 162 152 78 360 12 M42 450
200 206 390 212 203 120 440 12 M48 530
250 248 518 266 254 220 572 16 M52 625
25.0 50 70 124 56 51 8 150 8 M24 230
65 83 154 73 65 14 180 8 M24 250
80 83 171 90 80 20 200 8 M27 265
100 102 203 108 102 28 235 8 M30 305
125 110 243 136 127 44 275 12 M30 325
150 159 285 162 152 70 320 12 M33 405
200 206 359 212 203 110 400 12 M36 490
250 248 443 266 254 200 490 16 M45 580
300 305 540 312 305 350 590 16 M48 695


壓力級 Pressure class

口徑

 Bore

尺寸

Dimension (mm)

 重量 Weight

配管法蘭(供參考)

Pipeline flange(FYI)
NPS DN L D D3 D2 螺栓孔中心圓直徑D1 Diameter of the bolt hole 螺栓數量
Number of the bolt

螺栓直徑d

Diameter of the bolt

螺栓長度L1

Length of bolt
in mm
Class 150 PN2.0 MPa 1 1/2 40 60 83 45 38 2 98.5 4 1/2 M14 145
2 50 60 103 56 51 2 120.5 4 5/8 M16 155
21/2 65 67 122 73 65 3 139.5 4 5/8 M16 165
3 80 73 135 88 80 4 152.5 4 5/8 M16 175
4 100 73 173 108 102 6 190.5 8 5/8 M16 185
5 125 86 195 132 127 8 216.5 8 3/4 M20 205
6 150 98 220 160 152 13 241.5 8 3/4 M20 220
8 200 127 277 210 203 25 298.5 8 3/4 M20 225
10 250 146 337 266 254 39 362.0 12 7/8 M24 285
12 300 181 407 310 305 54 432.0 12 7/8 M24 325
14 350 184 448 355 350 80 476.0 12 1 M27 340
16 400 191 512 405 400 117 540.0 16 1 M27 355
18 450 203 547 455 450 138 578.0 16 1 1/8 M30 380
20 500 219 604 505 500 163 635.0 20 1 1/8 M30 400
24 600 222 715 605 600 331 749.5 20 1 1/4 M33 420
26 650 222 722 650 630 360 744.5 36 3/4 M20 —
28 700 305 773 700 700 380 795.5 40 3/4 M20 —
30 750 305 824 750 746 425 846.0 44 3/4 M20 —
32 800 305 878 800 796 560 900.0 48 3/4 M20 —
36 900 368 983 894 874 640 1009.5 44 7/8 M24 —
40 1000 432 1090 985 976 870 1120.5 44 1 M27 —
42 1050 432 1142 1055 1050 960 1171.5 48 1 M27 —
44 1100 432 1193 1070 1070 1150 1222 52 1 M27 —
48 1200 524 1302 1205 1200 1400 1335.0 44 1 1/8 M30 —
54 1350 591 1460 1315 1312 2245 1492 56 1 1/8 M30 —
56 1400 591 1512 1370 1360 2830 1543 60 1 1/8 M30 —
60 1500 660 1628 1470 1458 3200 1662 52 1 1/4 M33 —
66 1650 787 1881 1663 1630 5345 1930.5 52 1 1/4 M45x3 —
72 1800 851 2046 1818 1780 6100 2095.5 60 1 1/4 M45x3 —
78 1950 927 2204 1973 1930 8185 2260.5 64 2 M52x3 —
84 2100 1041 2369 2115 2080 10220 2425.0 64 2 M52x3 —



壓力級

Pressure class

口 徑

Bore

尺寸

Dimension (mm)

重量

Weight

配管法蘭(供參考)

Pipeline flange(FYI)
NPS DN L D D3 D2 螺栓孔中心圓直徑D1 Diameter of the bolt hole 螺栓數量
Number of the bolt

螺栓直徑d

Diameter of the bolt

 螺栓長度L1
Length of bolt
in mm
Class 300 PN5.0 MPa 2 50 60 110 58 51 3 127.0 8 5/8 M16 175
2 1/2 65 67 128 73 65 4 149.0 8 3/4 M20 195
3 80 73 147 88 80 6 168.5 8 3/4 M20 210
4 100 73 179 108 102 8 200.0 8 3/4 M20 215
5 125 86 214 132 127 15 235.0 8 3/4 M20 235
6 150 98 249 160 152 18 270.0 12 3/4 M20 250
8 200 127 305 210 203 31 330.0 12 7/8 M24 300
10 250 146 359 266 254 51 387.5 16 1 M27 335
12 300 181 420 310 305 77 451.0 16 1 1/8 M30 385
14 350 222 478 355 350 117 514.5 20 1 1/8 M30 430
16 400 232 537 405 400 190 571.5 20 1 1/4 M33 455
18 450 264 594 455 450 200 628.5 24 1 1/4 M33 495
20 500 292 652 505 500 265 686.0 24 1 1/4 M33 535
24 600 318 772 608 600 410 813.0 24 1 1/2 M39x3 585
26 650 356 767 640 633 565 803 32 1 1/4 M33 —
28 700 368 821 685 685 585 587 36 1 1/4 M33 ——
30 750 368 882 740 735 660 921.0 36 1 3/8 M36x3 —
32 800 368 936 784 784 970 978 32 1 1/2 M39x3 ——
36 900 483 1044 880 873 1020 1089.0 32 1 5/8 M42x3 ——
40 1000 546 1146 985 976 1420 1191 40 1 5/8 M43x3 ——
42 1050 568 1196 1045 1035 1540 1244.5 36 13/4 M45x3 ——
48 1200 629 1365 1190 1166 2260 1415.0 40 1 7/8 M48x3 ——
54 1350 718 1526 1315 1312 3102 1578 48 1 7/8 M48x3 ——
60 1500 838 1704 1470 1458 4315 1768 40 21/4 M56x3 ——
Class 600 PN11.0 MPa 2 50 60 110 58 51 4 127.0 8 5/8 M16 180
2 1/2 65 67 128 73 65 5 149.0 8 3/4 M20 200
3 80 73 147 88 80 8 168.5 8 3/4 M20 215
4 100 79 191 108 102 11 216.0 8 7/8 M24 240
5 125 105 239 136 127 20 267.0 8 1 M27 285
6 150 136 264 162 152 26 292.0 12 1 M27 325
8 200 165 318 212 200 55 349.0 12 1 1/8 M30 375
10 250 213 398 266 250 95 432.0 16 1 1/4 M33 445
12 300 229 455 312 305 140 489.0 20 1 1/4 M33 465
14 350 273 490 355 337 223 527.0 20 1 3/8 M36x3 525
16 400 305 562 400 387 360 603.0 20 1 1/2 M39x3 580
18 450 362 610 450 438 395 654.0 20 1 5/8 M42x3 655
20 500 368 680 500 489 518 724.0 24 1 5/8 M42x3 670
24 600 438 786 600 591 836 838.0 24 1 7/8 M48x3 795
26 650 457 457 640 633 980 914.5 28 1 7/8 M48x3 810
28 700 483 483 690 684 1250 968 28 2 M52x3 850
30 750 505 505 740 735 1420 1022.5 28 2 M52x3 905
32 800 533 533 784 779 1700 1079.5 28 21/4 M56x3 925
36 900 635 635 880 874 2200 1194 28 21/2 M64x3 1055
40 1000 660 660 985 976 2650 1213 32 2 1/4 M56x3 —
42 1050 702 702 1030 1020 3135 1283 28 21/2 M64x3 ——
48 1200 787 787 1170 1166 3755 1460.5 32 2 3/4 M70x3 —



壓力級

Pressure class

口徑

 Bore

尺寸

Dimension (mm)

重量

Weight

配管法蘭(供參考)

Pipeline flange(FYI)
NPS DN L D D3 D2 螺栓孔中心圓直徑D1 Diameter of the bolt hole 螺栓數量
Number of the bolt

螺栓直徑d

Diameter of the bolt

螺栓長度L1

Length of bolt
in mm
Class 900 PN15.0 MPa 2 50 70 140 58 51 8 165.0 8 7/8 M24 230
2 1/2 65 83 162 73 65 11 170.5 8 1 M27 255
3 80 83 165 90 80 14 190.5 8 7/8 M24 245
4 100 102 204 108 102 20 235.0 8 1 1/8 M30 290
5 125 110 245 136 127 30 279.5 8 1 1/4 M33 315
6 150 159 286 162 150 42 317.5 12 1 1/8 M30 370
8 200 206 356 212 200 84 393.5 12 1 3/8 M36x3 445
10 250 241 432 266 250 145 470.0 16 1 3/8 M36x3 495
12 300 292 495 312 305 220 533.5 20 1 3/8 M36x3 565
14 350 356 518 355 337 350 559.0 20 1 1/2 M39x3 655
16 400 384 572 400 387 470 616.0 20 1 5/8 M42x3 695
18 450 451 635 450 438 605 686.0 20 1 7/8 M48x3 805
20 500 451 695 496 487 820 749.5 20 2 M52x3 825
24 600 495 835 600 591 1050 901.5 20 21/2 M64x3 965
26 650 533 879 630 617 1200 952.0 20 2 3/4 M70x3 995
28 700 572 943 680 665 1460 1022.5 20 3 M76x3 1055
30 750 635 1006 735 712 1600 1086 20 3 M76x3 1130
32 800 660 1070 784 760 2050 1155.5 20 31/4 M82x3 1185
36 900 718 1195 865 855 2607 1289 20 31/2 M90x3 1285
40 1000 762 1246 965 950 2930 1340 24 31/2 M90x3 —
42 1050 787 1296 1015 995 3310 1390.5 24 31/2 M90x3 —
48 1200 851 1483 1160 1140 4415 1587.5 24 4 M100x3 —
Class 1500 PN26.0 MPa 2 50 70 140 58 51 8 165.0 8 7/8 M24 230
2 1/2 65 83 162 73 65 11 190.5 8 1 M27 255
3 80 83 172 90 80 19 203.0 8 1 1/8 M30 275
4 100 102 207 108 102 26 241.5 8 1 1/4 M33 315
5 125 110 252 136 127 51 292.0 8 1 1/2 M39x3 375
6 150 159 280 162 150 68 317.5 12 1 3/8 M36x3 440
8 200 206 350 212 200 130 393.5 12 1 5/8 M42x3 520
10 250 248 433 266 254 210 482.5 12 1 7/8 M48x3 610
12 300 305 518 312 305 384 571.5 16 2 M52x3 715
14 350 356 576 355 337 550 635.0 16 2 1/4 M56x3 800
16 400 384 639 400 387 635 705.0 16 2 1/2 M64x3 880
18 450 468 701 438 430 790 774.5 16 1 3/4 M70x3 950
20 500 533 756 487 478 1275 832 16 3 M76x3 1095
24 600 559 897 578 570 2710 990.5 16 31/2 M90x3 1205
Class 2500 PN42.0 MPa 2 50 70 143 48 42 10 171.5 8 1 M27 260
21/2 65 83 166 58 52 18 197.0 8 1 1/8 M30 305
3 80 86 194 68 62 26 228.5 8 1 1/7 M33 330
4 100 105 232 94 88 40 273.0 8 1 1/2 M39x3 380
5 125 110 270 106 100 59 324.0 8 1 3/4 M45x3 435
6 150 159 315 162 150 90 368.5 8 2 M52x3 530
8 200 206 385 186 180 150 438.0 12 2 M52x3 620
10 250 254 474 232 225 240 539.5 12 21/2 M64x3 775
12 300 305 547 272 266 440 619.0 12 2 3/4 M70x3 882

推薦產品

在線留言

提交
