美標旋啟式止回閥

壓力等級: Class600~2500
壓力密封閥蓋
應用規范
1、設計、制造按ANSIB16.34 BS1868
? 2、結構長度按ANSI B16.10
3、連接法蘭按ANSI B16.5a
4、閥門檢查和試驗按API598?? ??? ?

分類：

止回閥

型號：

1069652648169984000

關鍵詞：

在線留言

產品詳情

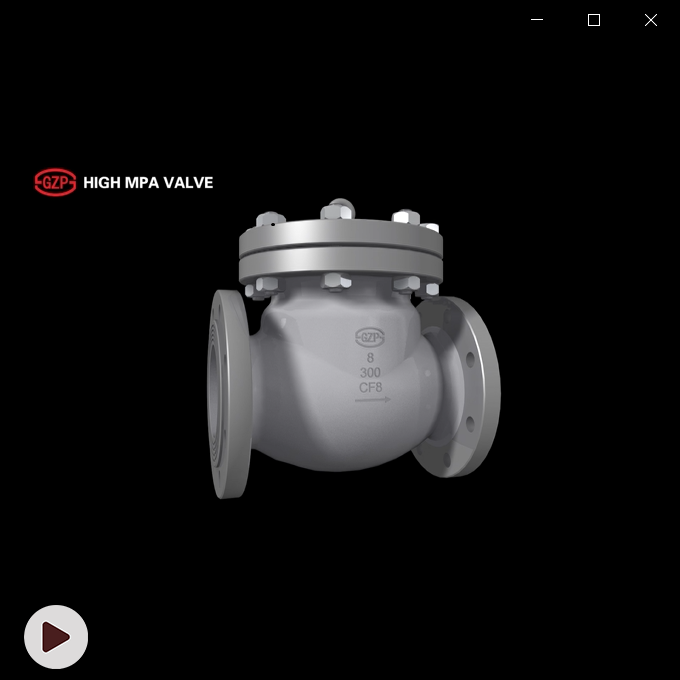

高兆帕旋啟式止回閥的介紹視頻：

壓力等級: Class600~2500

壓力密封閥蓋

應用規范
1、設計、制造按ANSIB16.34 BS1868
2、結構長度按ANSI B16.10
3、連接法蘭按ANSI B16.5a
4、閥門檢查和試驗按API598

主要外形連接尺寸和重量

壓力 Pressure	規格Size		尺寸 Dimension(mm)				重量 Weight(kg)		Cv
壓力 Pressure	mm	in	Lrf	Lbw	Lrj	H	RF	BW	Cv
Class 600	50	2	292	178	295	225	30	22	—
	65	21/2	330	216	333	240	42	30	—
	80	3	356	254	359	254	64	48	285
	100	4	432	305	435	279	100	67	520
	150	6	559	457	562	368	176	110	1245
	200	8	660	584	664	393	305	205	2210
	250	10	787	711	791	457	495	325	3400
	300	12	838	812	841	584	680	480	5120
	350	14	889	889	892	609	914	600	6150
	400	16	991	991	994	685	1236	800	8070
	450	18	1092	1092	1095	736	1994	1490	10510
	500	20	1194	1194	1200	762	2293	1675	12855
	600	24	1397	1397	1407	889	3180	2300	18680
	650	26	1448	1448	1461	1016	3500	2710	24600
	700	28	1600	1600	1613	1066	4001	3125	29950
	750	30	1651	1651	1664	1168	4686	3710	34680
Class 900	50	2	368	216	371	225	40	30	—
	65	21/2	419	254	422	240	60	39	—
	80	3	381	305	384	254	116	90	260
	100	4	457	365	460	279	146	100	485
	150	6	610	508	613	381	345	245	1140
	200	8	737	660	740	533	595	425	2010
	250	10	838	787	841	558	915	675	3140
	300	12	965	914	968	609	1230	900	4590
	350	14	1029	991	1038	736	1635	1125	5565
	400	16	1130	1092	1140	762	2220	1600	7270
	450	18	1219	1219	1232	863	2840	2000	9575
	500	20	1321	1321	1334	939	3756	2700	11820
	600	24	1549	1549	1568	1066	6000	4100	17020
	650	26	1701	1701	1723	1143	6375	5100
	700	28	1828	1828	1850	1193	7229	5750
	750	30	2032	2032	2054	1270	8232	6510
Class 1500	50	2	368	216	371	225	68	48
	65	21/2	419	254	422	240	97	65
	80	3	470	305	473	254	112	90	240
	100	4	546	405	549	279	177	115	425
	150	6	705	559	711	405	395	250	1000
	200	8	832	711	841	567	710	470	1750
	250	10	991	864	1000	585	1210	800	2735
	300	12	1130	991	1146	630	1970	1350	3990
	350	14	1257	1067	1276	750	2600	1800	4800
	400	16	1384	1194	1407	787	3250	2200	6265
	450	18	1537	1537	1559	885	3960	2600	8255
	500	20	1664	1664	1686	960	4400	2700	10350
	600	24	1943	1943	1972	1120	6800	4100	14865
Class 2500	50	2	451	279	454	225	118	80	—
	65	21/2	508	330	514	249	150	102	—
	80	3	578	368	584	254	204	120	115
	100	4	673	457	683	279	352	220	195
	150	6	914	610	927	420	880	540	475
	200	8	1022	762	1038	570	1440	920	850
	250	10	1270	914	1292	1010	2652	1692	1350
	300	12	1422	1041	1445	1160	3756	2296	1970
